JS-R1型气浮式减振器

JS-R型气浮式减振器由橡胶、金属高温高压硫化成一体,通过气门嘴将压缩空气充入气腔内而承受一定的载荷并隔离振动的传递。

JS-R型气浮式减振器单个载荷50-3500kg,固有频率3-5Hz,阻尼比0.05左右。

产品详情


◆产品安装在被隔振设备基础下才能充气,最大充气压力4.5kg/c㎡。

◆产品耐油、弱酸、碱,防老化,耐温-30℃-90℃。

◆产品可用于风机、水泵、空调机组、变压器、发电机组、动力试验台等设备的积极隔振,转速在600n/分以上隔振效率可达97%以上。

◆本产品上端为特种橡胶材料,下端中间为气腔,可直接置放在被隔振设备与基础之间,也可上面与设备隔振座连接固定,下面与基础固定。

◆本产品安装后建议50天左右时间内,对产品进行一次气压测量、检查,若遇缺压,则需进行充气。

◆可以通过气枪及充放气控制开关来调节产品内部压力,以调整受载高度,设备水平。

型号规格

载荷范围

(kg)

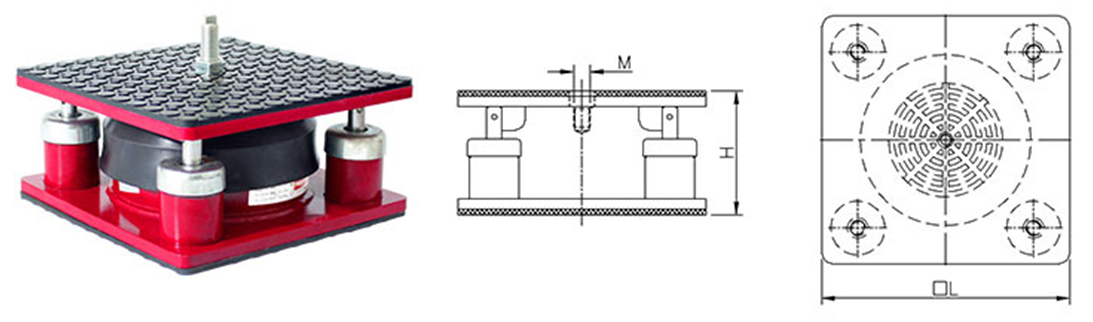

外形尺寸(mm)

固定螺丝

M

L

H

JS-R1-400

200-400

100

76

M10

JS-R1-700

400-700

145

105

M12

JS-R1-900

700-900

145

105

M12

JS-R1-1200

900-1200

175

135

M12

JS-R1-1600

1200-1600

205

165

M16

JS-R1-2000

1600-2000

230

190

M16

JS-R1-2800

2000-2800

255

217

M16

JS-R1-3500

2800-3500

315

265

M16
